Dima per foratura universale

La dima di foratura universale è progettata per una precisa tassellatura manuale sul piano, con aumento della produttività, di elementi per mobili con viti euro-system da 32mm, per la realizzazione di fori per supporti scaffali con diametro di 3 e 5mm e per la realizzazione e marcatura di fori per cerniere. La dima CMT900 consente di realizzare preforature per i tipi di cerniere maggiormente utilizzati.

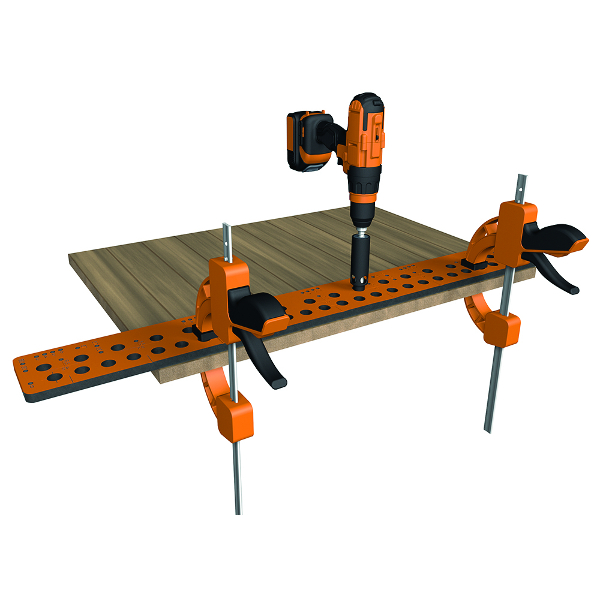

Costruzione di giunzioni a perno o a vite nel piano.

Foratura per reggiscaffali.

Foratura per cerniere.

DATI TECNICI:

• Larghezza max tavola con fissaggio:..........900mm.

• Larghezza max tavola:..........nessun limite.

• Spessore tavola:..........nessun limite.

• Per perni:..........Ø8mm.

• Distanza dei fori:..........32mm.

• Numero dei fori:..........26.

• Per supporti per scaffali:..........Ø3mm, Ø5mm.

• Per cerniere:.......... Ø3mm per viti da legno.

                                  Ø5mm per viti standard.

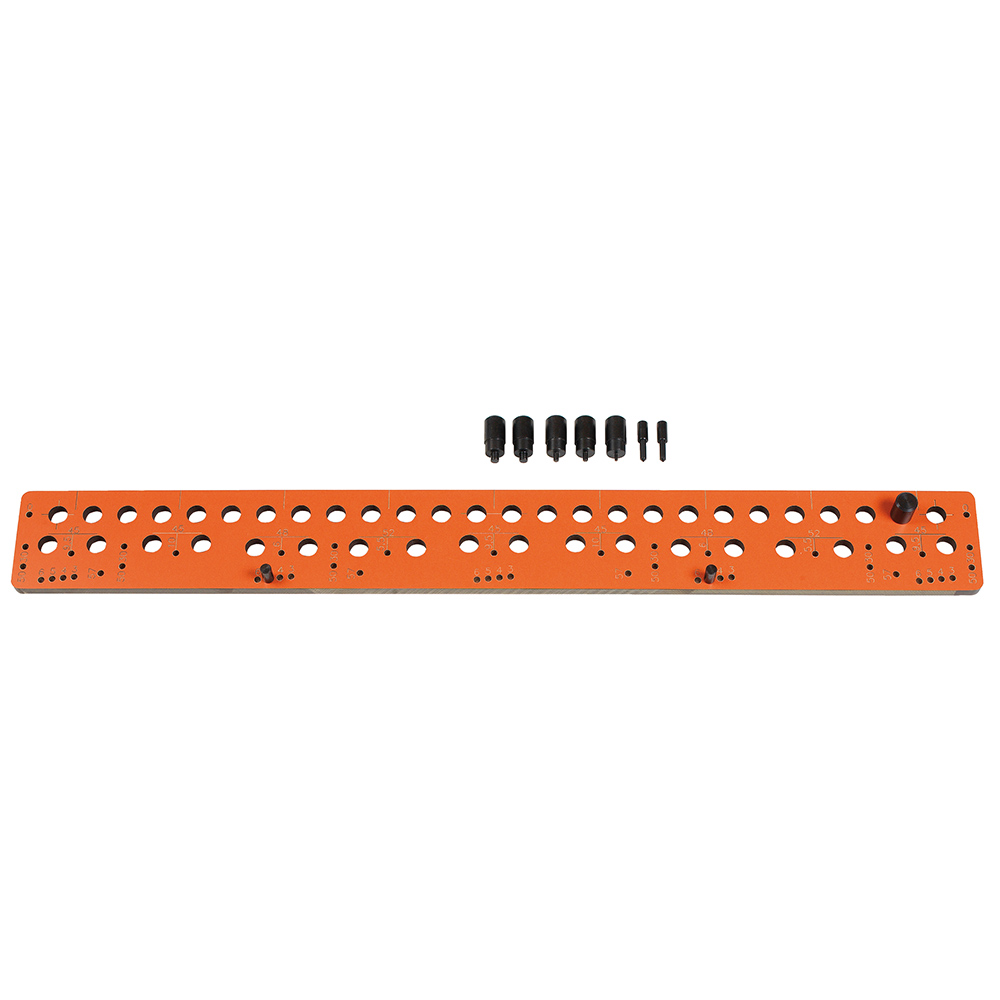

LA DIMA DI FORATURA CMT900 COMPRENDE:

• Dima di foratura in fenolico laminato.

• Serie di finecorsa.

• Serie di finecorsa per elementi di grandi dimensioni.

• Perno di centraggio per fori cerniera.
