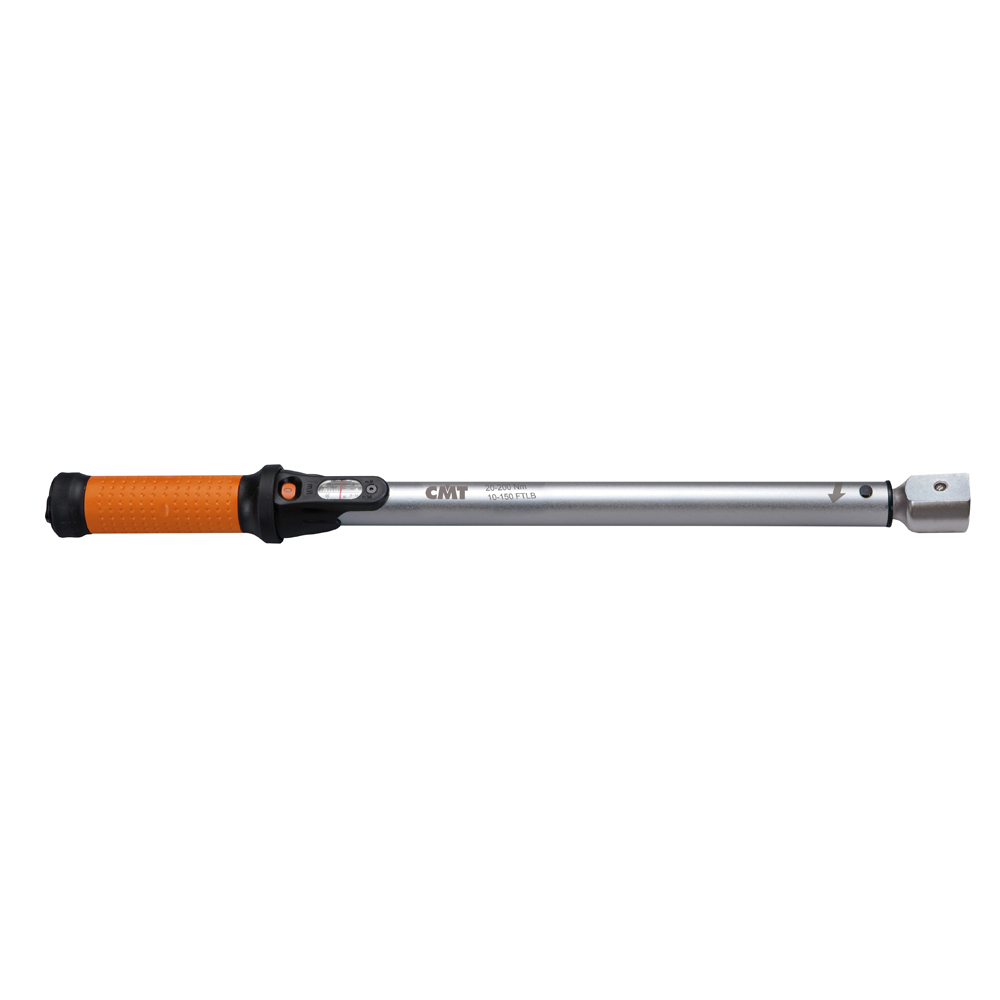

Chiave dinamometrica intercambiabile 20~200 Nm
TW-200
La chiave dinamometrica intercambiabile viene fornita all’interno di una comoda custodia.
All’interno, oltre il manuale d’istruzioni troverete anche il certificato di calibrazione (unico per ogni strumento) in rispetto della DIN ISO 6789 & ASME B107.300-2010.
Caratteristiche tecniche:
• Capacità.............. 20~200 Nm (10-150 lbf-ft)
• Risoluzione.......... 1 Nm
• Tolleranza............ ±4%
• Lunghezza........... 500mm (19.7”)
• Peso.................... 1,15Kg. (40.6oz)
• Disinnesto automatico, udibile e percepibile, al raggiungimento della coppia impostata
• Destrorsa (CW)
COPPIA SUGGERITA*
| MANDRINO/PINZA | Nm | Lbf-ft |
|---|---|---|
| ER16 | 57 | 42 |
| ER20 | 80 | 59 |
| ER25 | 104 | 77 |
| ER32 | 135 | 100 |
| ER40 | 176 | 130 |
| EOC25 | 122 | 90 |
|
* Coppia di serraggio SUGGERITA per mandrini/pinze CMT |

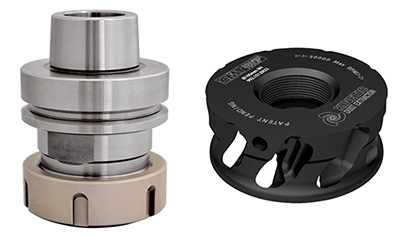

La chiave dinamometrica intercambiabile è ampiamente usata in diversi settori
ma è suggerita per il serraggio dei nostri mandrini.
| Codice | Descrizione | D | S | L |
|---|---|---|---|---|
|
TW-200
|
Chiave dinamometrica intercambiabile 20~200 Nm | 14x18 | 50 | |
|

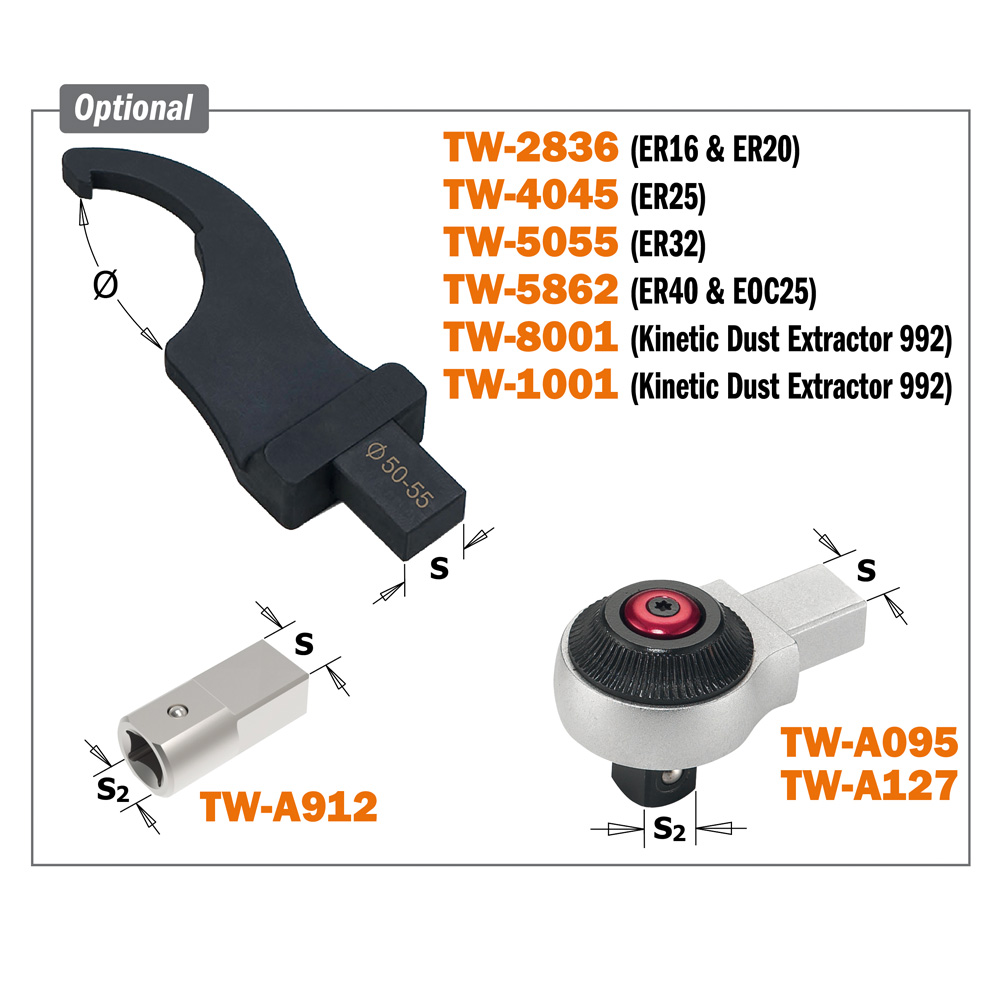

TW-2836
|
Inserto a settore Ø=28-36mm (ER16 & ER20) | 28 - 36 | 14x18 | |
|
TW-4045
|
Inserto a settore Ø=40-45mm (ER25) | 40 - 45 | 14x18 | |
|
TW-5055
|
Inserto a settore Ø=50-55mm (ER32) | 50 - 55 | 14x18 | |
|
TW-5862
|
Inserto a settore Ø=58-62mm (ER40 & EOC25) | 58 - 62 | 14x18 |
