Teilige Messerköpfersets für verstellbare Nuten (2 Stk.)
694.021-022
Diese Sets sind die ideale Lösung zur Herstellung von Nuten und präzise verstellbaren Schlitze von 14mm bis 39mm tief.
In den Sets inbegriffen sind:
- Ein Messerkopftyp (A) - Z2+V2.
- Ein Messerkopftyp (B) - Z2+V2.
-
Ein Distanzringkit.
Technische Eigenschaften:
- Körper aus widerstandfähigem Aluminium
- 694.021: 8 HWM-Wendeplatten 13,6x13,6x2mm.
- 694.022: 4 HWM-Wendeplatten 19,5x12x1,5mm; 4 HWM-Wendeplatten 14x14x2mm.
- Werkzeuge für Handvorschub (MAN).
-
Stifte für die automatische Positionierung der Wendeplatten.
Geliefert in einem praktischen, stabilen Plastikkoffer.
Details

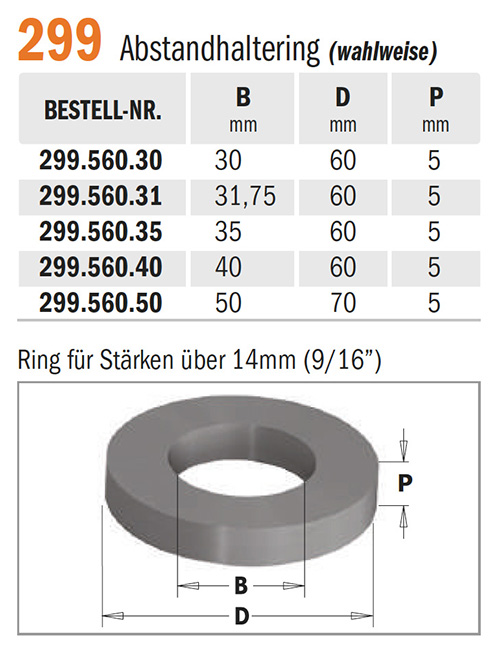

Distanzringsets:
790.136.00, 790.140.00 und 790.195.12
werden in einem 10-Paket oder Mehrfachpaket geliefert.
Sicherheitshinweisen:
Es wird empfohlen, zum Anziehen der Schrauben den
Drehmomentschraubendreher TW-006 zu verwenden.
Drehmomentschraubendreher TW-006 zu verwenden.
Variationen
Filtert
| Produktcode | D | I | B | T | Z | Vorschneider | MAX RPM | MAT |
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
694.021.30
|
150 | 14 - 27 | 30 | 44 | 4 | 4 | 5000~8000 | HW | 790.136.00 | 990.093.00 | |||
|
694.021.31
|
150 | 14 - 27 | 31.75 | 44 | 4 | 4 | 5000~8000 | HW | 790.136.00 | 990.093.00 | |||
|
694.021.35
|
150 | 14 - 27 | 35 | 44 | 4 | 4 | 5000~8000 | HW | 790.136.00 | 990.093.00 | |||
|
694.021.40
|
150 | 14 - 27 | 40 | 44 | 4 | 4 | 5000~8000 | HW | 790.136.00 | 990.093.00 | |||
|
694.021.50
|
160 | 14 - 27 | 50 | 44 | 4 | 4 | 5000~8000 | HW | 790.136.00 | 990.093.00 | |||
|
694.022.30
|
170 | 20 - 39 | 30 | 54 | 4 | 4 | 4400~7400 | HW | 790.140.00 | 990.093.00 | 790.195.12 | 990.094.00 | |
|
694.022.31
|
170 | 20 - 39 | 31.75 | 54 | 4 | 4 | 4400~7400 | HW | 790.140.00 | 990.093.00 | 790.195.12 | 990.094.00 | |
|
694.022.35
|
170 | 20 - 39 | 35 | 54 | 4 | 4 | 4400~7400 | HW | 790.140.00 | 990.093.00 | 790.195.12 | 990.094.00 | |
|
694.022.40
|
170 | 20 - 39 | 40 | 54 | 4 | 4 | 4400~7400 | HW | 790.140.00 | 990.093.00 | 790.195.12 | 990.094.00 | |
|
694.022.50
|
170 | 20 - 39 | 50 | 49 | 4 | 4 | 4400~7400 | HW | 790.140.00 | 990.093.00 | 790.195.12 | 990.094.00 |
